Schäkel Stahl galvanisch verzinkt M5 - M27 | M27

Produktinformationen "Schäkel Stahl galvanisch verzinkt M5 - M27"

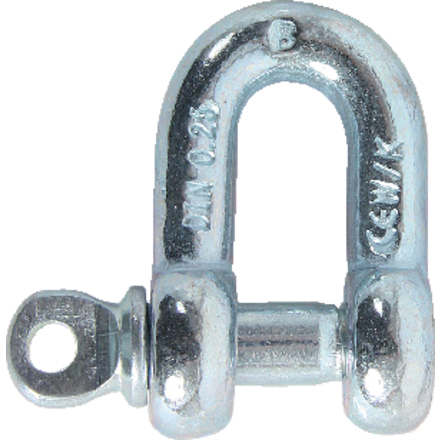

SCHÄKEL MIT SCHRAUBE GERADE FORM

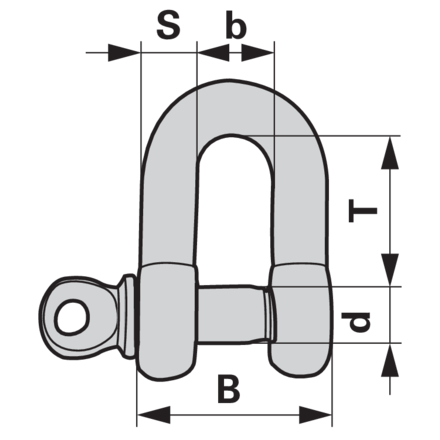

Technische Daten

Schäkel M5
Nutzlast = 100 kg, Gewinde (d) = M5, Breite (B) = 15 mm, Breite innen (b) = 7 mm, Stärke (S) = 4 mm, Teilung (T) = 15 mm

Schäkel M6
Nutzlast = 160 kg, Gewinde (d) = M6, Breite (B) = 18 mm, Breite innen (b) = 8 mm, Stärke (S) = 5 mm, Teilung (T) = 18 mm

Schäkel M8
Nutzlast = 250 kg, Gewinde (d) = M8, Breite (B) = 25 mm, Breite innen (b) = 11 mm, Stärke (S) = 7 mm, Teilung (T) = 24 mm

Schäkel M10
Nutzlast = 400 kg, Gewinde (d) = M10, Breite (B) = 30 mm, Breite innen (b) = 14 mm, Stärke (S) = 8 mm, Teilung (T) = 30 mm

Schäkel M12
Nutzlast = 630 kg, Gewinde (d) = M12, Breite (B) = 37 mm, Breite innen (b) = 17 mm, Stärke (S) = 10 mm, Teilung (T) = 36 mm

Schäkel M16
Nutzlast = 1000 kg, Gewinde (d) = M16, Breite (B) = 47 mm, Breite innen (b) = 21 mm, Stärke (S) = 13 mm, Teilung (T) = 49 mm

Schäkel M20
Nutzlast = 1600 kg, Gewinde (d) = M20, Breite (B) = 61 mm, Breite innen (b) = 27 mm, Stärke (S) = 17 mm, Teilung (T) = 61 mm

Schäkel M22
Nutzlast = 2000 kg, Gewinde (d) = M22, Breite (B) = 68 mm, Breite innen (b) = 30 mm, Stärke (S) = 19 mm, Teilung (T) = 67 mm

Schäkel M24
Nutzlast = 2500 kg, Gewinde (d) = M24, Breite (B) = 75 mm, Breite innen (b) = 33 mm, Stärke (S) = 21 mm, Teilung (T) = 73 mm

Schäkel M27
Nutzlast = 3200 kg, Gewinde (d) = M27, Breite (B) = 86 mm, Breite innen (b) = 38 mm, Stärke (S) = 24 mm, Teilung (T) = 84 mm

Lieferumfang
1x Schäkel Stahl galvanisch verzinkt M5 - M27

Gewinde:	M5, M6, M8, M10, M12, M16, M20, M22, M24, M27
