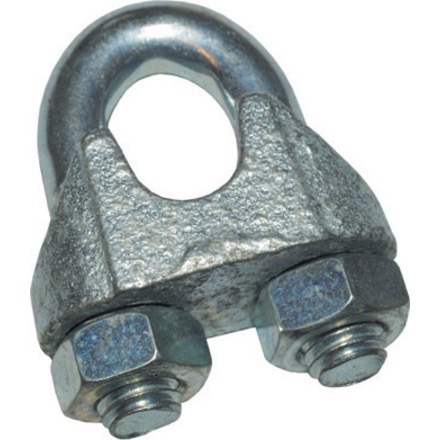

Drahtseilklemmen Stahl verzinkt 3 - 26 mm
- Leichte Ausführung
- Klemmbügel aus verzinktem Stahl
- Seil-Endverbindungen für untergeordnete Anforderungen
1,51 €
Inhalt: 1 Stk.
Produktinformationen "Drahtseilklemmen Stahl verzinkt 3 - 26 mm"
DRAHTSEILKLEMMEN
nach DIN 741
• Leichte Ausführung
• Klemmbügel (Festigkeitsklasse 4.6) aus verzinktem Stahl
• Klemmbacke aus verzinktem Guß
• Seil-Endverbindungen für untergeordnete Anforderungen

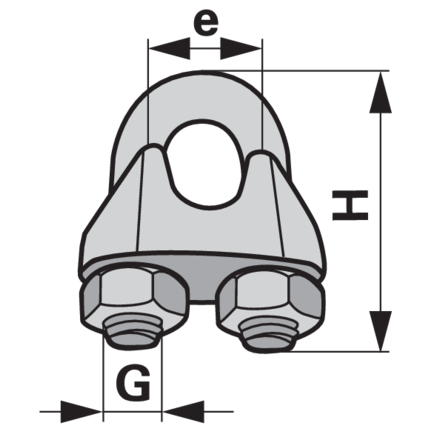

Technische Daten
Seilklemme 3 mm
Nenngröße = 1/8 Zoll, Außengewinde (G) = M 4, Höhe (H) = 20 mm, Mittenabstand (e) = 9 mm, für Seil-ø = 3 mm
Seilklemme 5 mm
Nenngröße = 3/16 Zoll, Außengewinde (G) = M 5, Höhe (H) = 24 mm, Mittenabstand (e) = 11 mm, für Seil-ø = 5 mm
Seilklemme 6,5 mm
Nenngröße = 1/4 Zoll, Außengewinde (G) = M 5, Höhe (H) = 28 mm, Mittenabstand (e) = 13 mm, für Seil-ø = 6,5 mm
Seilklemme 8 mm
Nenngröße = 5/16 Zoll, Außengewinde (G) = M 6, Höhe (H) = 34 mm, Mittenabstand (e) = 16 mm, für Seil-ø = 8 mm
Seilklemme 10 mm
Nenngröße = 3/8 Zoll, Außengewinde (G) = M 8, Höhe (H) = 42 mm, Mittenabstand (e) = 19 mm, für Seil-ø = 10 mm
Seilklemme 11 mm
Nenngröße = 7/16 Zoll, Außengewinde (G) = M 8, Höhe (H) = 44 mm, Mittenabstand (e) = 20 mm, für Seil-ø = 11 mm
Seilklemme 13 mm
Nenngröße = 1/2 Zoll, Außengewinde (G) = M 10, Höhe (H) = 55 mm, Mittenabstand (e) = 24 mm, für Seil-ø = 13 mm
Seilklemme 14 mm
Nenngröße = 9/16 Zoll, Außengewinde (G) = M 12, Höhe (H) = 57 mm, Mittenabstand (e) = 25 mm, für Seil-ø = 14 mm
Seilklemme 16 mm
Nenngröße = 5/8 Zoll, Außengewinde (G) = M 12, Höhe (H) = 63 mm, Mittenabstand (e) = 29 mm, für Seil-ø = 16 mm
Seilklemme 19 mm
Nenngröße = 3/4 Zoll, Außengewinde (G) = M 12, Höhe (H) = 75 mm, Mittenabstand (e) = 32 mm, für Seil-ø = 19 mm
Seilklemme 22 mm
Nenngröße = 7/8 Zoll, Außengewinde (G) = M 14, Höhe (H) = 85 mm, Mittenabstand (e) = 37 mm, für Seil-ø = 22 mm
Seilklemme 26 mm
Nenngröße = 1 Zoll, Außengewinde (G) = M 14, Höhe (H) = 95 mm, Mittenabstand (e) = 41 mm, für Seil-ø = 26 mm
Lieferumfang
1x Drahtseilklemmen Stahl verzinkt 3 - 26 mm
| Seil-ø: | 3 mm, 5 mm, 6,5 mm, 8 mm, 10 mm, 11 mm, 13 mm, 14 mm, 16 mm, 19 mm, 22 mm, 26 mm |
|---|
